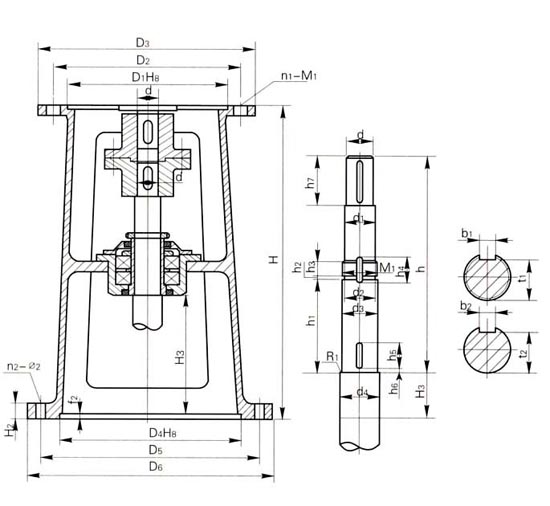

本机架系列的JXLD型适用与XLD型摆线针傫行星减速机联接，JBLD型适用于与BLD型摆线减速机相连接。为使搅拌轴与轴承室装配。维修方便， 本公司对轴承室结构进行改进设计。同时对BLD2、BLD3、BLD4与相配的机架JBLD2、JBLD3、JBLD4的轴承室加大。使之与较粗的搅拌轴 相一致。 a、Ⅰ型为普通型。Ⅱ型为增高型。 b、本系列机架以选好与之配套的联轴器型号及规格，请一并注明。 型号标定方法及示例 JXLD型、JBLD型单支点机架主要尺寸
产品简介：
JXLD型
d
JBLD型
d
d1
M1
d2
d3
d4
R1
t1
b1
t2
b2
h1
h2
h3
h4
h5
h6
h7
h
JXLD1
18
22
M25×1.5
22
25
30
1
21
5
22
5
103
3
13
22
30
3
30
170
JBLD2
25
32
M35×1.5
32.8
35
40
1
31
6
31.5
6
103
3
13
22
30
3
53
185
JXLD3
35
JBLD1
40
42
M45×1.5
42.8
45
50
1
41
6
41.5
6
113
3
15
24
40
3
53
281
JXLD4
45
47
M50×1.5
47.8
45
50
1
41
6
41.5
8
113
3
15
28
40
3
69
298
JBLD2
50
57
M60×2
57
60
65
1
56
8
56
8
118
4
15
28
40
3
69
306
JXLD5
55
57
M60×2
57
30
65
1
56
8
56
8
118
4
15
28
40
3
80
365
JBLD3
65
71
M75×2
72
75
80
1
69
10
70
10
143
4
18
32
50
3
93
380
JXLD6
65
71
M75×2
72
75
80
1
69
10
70
10
143
4
18
32
50
3
93
369
JBLD4
80
81
M85×2
82
85
90
1.5
79
10
80
10
163
4
18
32
60
3
93
388
JXLD7
80
81
M85×2
82
85
90
1.5
79
10
80
10
163
4
18
32
60
3
93
425
JXLD8
90
JBLD5
90
91
M95×2
92
95
110
1.5
89
12
90
12
168
4
20
36
60
3
125
457
JXLD9
100
JBLD6
100
112
M115×2
112
115
125
2
109
14
109.5
14
178
4
24
42
60
3
129
425/458
JXLD10
110
JBLD7
110
112
M115×2
112
115
125
2
109
14
109.5
14
178
4
24
42
60
3
153
374
JXLD11
130
JBLD8
130
135
M140×2
137
140
150
2
132
14
134.5
14
208
4
28
46
70
3
196
440
JXLD12
180
180
185
M190×3
185
190
220
3
179
16
184
16
235
4
35
55
100
4
284
617
| 机架 | 外形及联接尺寸 | Ⅰ型 | Ⅱ型 | ||||||||||||||
| JXLD | JBLD | D1 | D2 | D3 | n1-M1 | D4 | D5 | D6 | n2-φ2 | H2 | f2 | H | H3 | 重量 | H | H3 | 重量 |
| JXLD1 | 100 | 134 | 160 | 4-M8 | 240 | 285 | 315 | 6-φ14 | 14 | 6 | 370 | 150 | 12 | 460 | 240 | 14 | |
| JXLD2 | 130 | 160 | 190 | 6-M8 | 260 | 320 | 360 | 6-φ18 | 18 | 6 | 420 | 165 | 26 | 500 | 245 | 30 | |
| JXLD3 | JBLD1 | 170 | 200 | 230 | 6-M10 | 300 | 360 | 410 | 6-φ18 | 18 | 6 | 520 | 158 | 55 | 610 | 248 | 60 |
| JXLD4 | 200 | 230 | 260 | 6-M10 | 335 | 400 | 450 | 6-φ18 | 18 | 8 | 570 | 175 | 80 | 670 | 275 | 86 | |
| JBLD2 | 167 | 84 | 267 | 90 | |||||||||||||
| JXLD5 | 270 | 310 | 340 | 6-M10 | 385 | 450 | 500 | 8-φ18 | 24 | 8 | 650 | 182 | 110 | 750 | 282 | 120 | |
| JBLD3 | 167 | 115 | 267 | 125 | |||||||||||||
| JXLD6 | 316 | 360 | 400 | 8-M12 | 410 | 480 | 530 | 12-φ18 | 24 | 8 | 660 | 179 | 130 | 760 | 289 | 145 | |
| JBLD4 | 161 | 138 | 262 | 158 | |||||||||||||
| JXLD7 | 345 | 390 | 430 | 8-M16 | 430 | 510 | 565 | 12-φ22 | 24 | 8 | 740 | 191 | 160 | 860 | 311 | 178 | |
| JXLD8 | JBLD5 | 400 | 450 | 490 | 12-M16 | 430 | 510 | 565 | 12-φ22 | 28 | 8 | 800 | 199 | 208 | 920 | 319 | 230 |
| JXLD9 | JBLD6 | 455 | 520 | 580 | 12-M20 | 455 | 520 | 580 | 12-φ22 | 30 | 10 | 810 | 203 | 235 | 920 | 313 | 262 |
| JXLD10 | JBLD7 | 520 | 590 | 650 | 12-M20 | 520 | 590 | 650 | 12-φ22 | 30 | 12 | 830 | 252 | 300 | 950 | 372 | 345 |
| JXLD11 | JBLD8 | 680 | 800 | 880 | 12-M30 | 680 | 800 | 880 | 12-φ37 | ,45 | 12 | 860 | 200 | 480 | 980 | 320 | 538 |
| JXLD12 | 900 | 1020 | 1160 | 12-M36 | 900 | 1020 | 1160 | 12-φ39 | 50 | 12 | 1200 | 201 | 1350 | 350 | |||
注：图示所注“h”仅与本样本XLD、BLD系列减速机相配，如选用其他型号或其他厂家减速机，“h”需另行计算。
