打桩机用zzsh三环减速机
首页->产品中心->打桩机用zzsh三环减速机

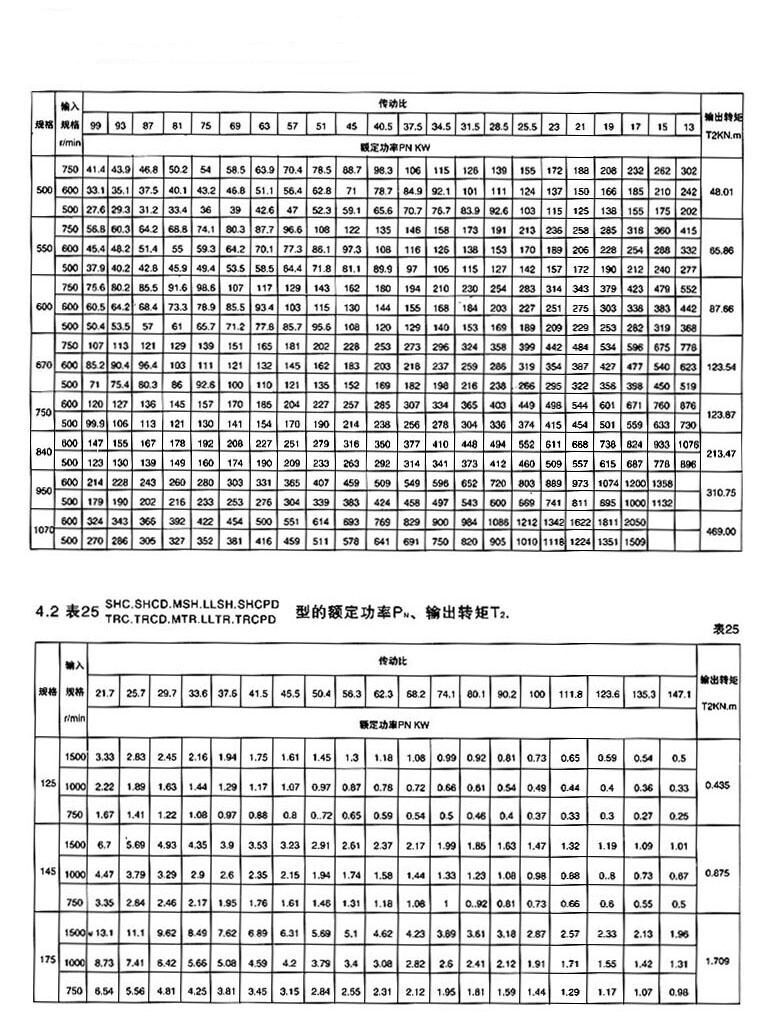

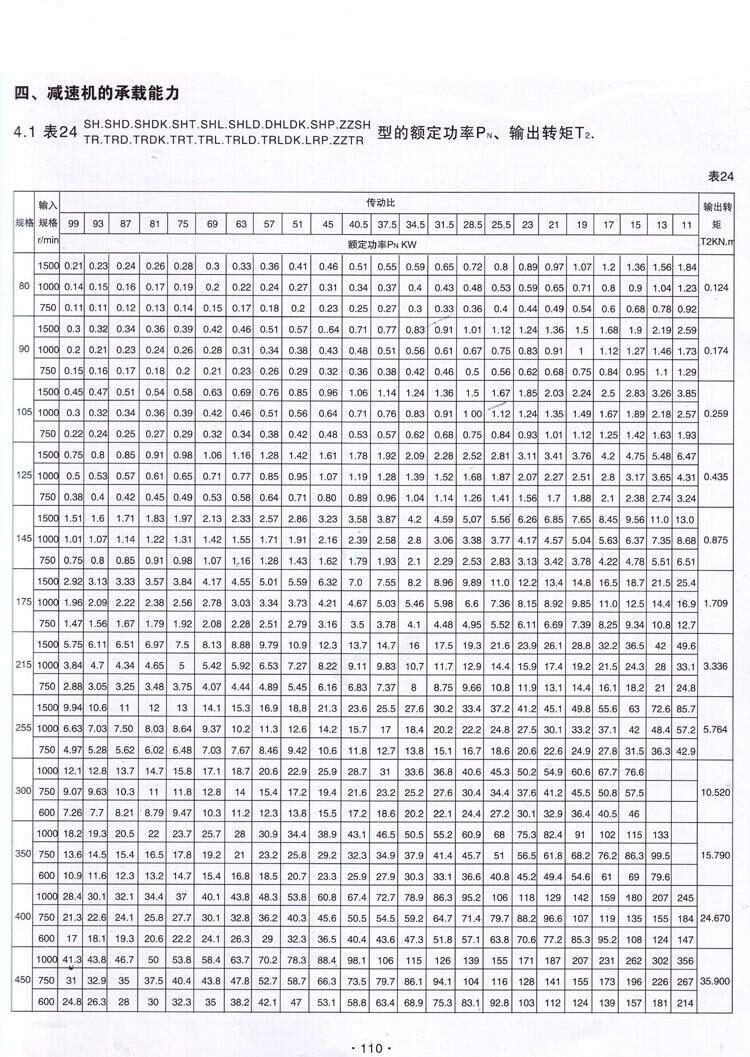

  产品名称:打桩机用zzsh三环减速机
  产品型号:三环减速机系列
  QQ:3157449008

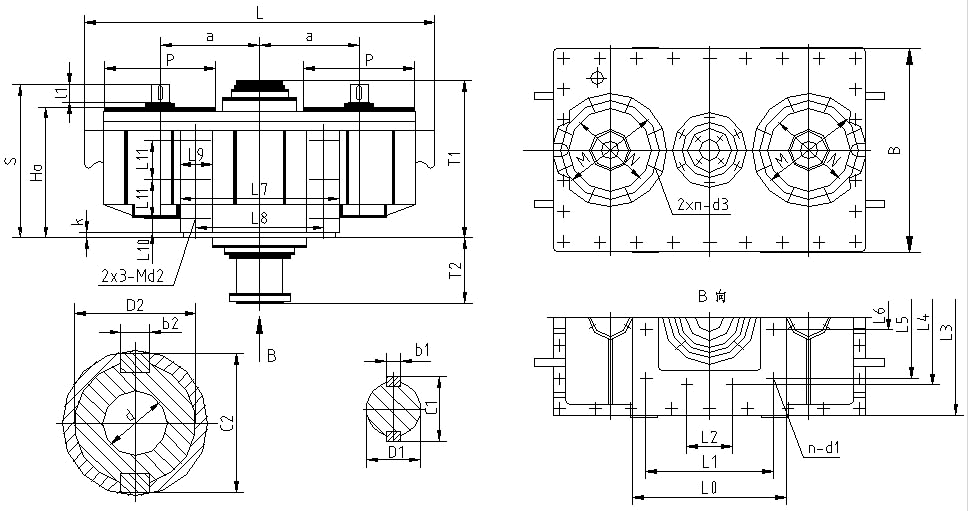

图25 ZZSH型减速器外形尺寸

表28 ZZSH型减速器外形尺寸

规格
中心尺寸
轮 廓 尺 寸
地    脚    螺    栓
法 兰 联 接 尺 寸
高 速 轴 伸
低 速 轴 伸
质量
(kg)
a   H0
L    T1   T2   B
n-d1  K  L0  L1  L2  L3  L4   L5  L6  d2  L7   L8   L9  L10  L11
P   M    N   n-d3
D1  l1  S  C1  b1
D2   C2  b2  d
255
255 350
970  435 180 560
12-18 18 425 350 120 545 360  320 120 M16 440  350  90  55  100
280 240 200H8 6-M16
50m6 50 425 57 14
99  111 28 50
460
350
350 405
1220 490 235 730
12-22 20 535 450 140 715 450  400 140 M20 550  450  100 60  115
380 340 300H8 8-M16
60m6 55 480 68 18
149 165 36 70
860
400
400 442
1360 530 311 830
12-26 24 600 500 140 810 500  450 150 M24 620  500  120 70  130
440 400 350H8 8-M20
70m6 55 527 79 20
179 199 45 100
1400
450
450 540
1610 665 340 940
12-32 28 1100 560 200 905 600  700 400 M30 1140  1000  150 80  160
450 400 350H8 8-M20
75m6 70 640 84 20
239 263 56 150
2300

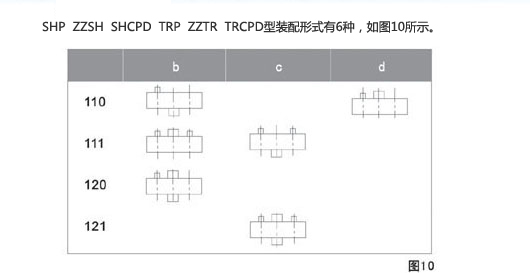

序号
结构型号
简        图
结构特征及附加标号
16
SHP
单级三环传动;二高速轴平行对称位于低速轴两侧,各轴垂直地面,箱体平置,座装,端面剖分;附加标号P
17
ZZSH
桩孔钻机用;箱体侧面座装,低速轴中心具有注水孔,前加标号ZZ;其余同SHP
18
SHCPD
组合二级传动;于三环的一侧或两侧加高速级圆柱齿轮传动,高速轴与电动机直联,附加标号CPD;其余同SHP
19
SHZP
组合二级传动;于三环传动的一侧或两侧加高速级锥齿轮传动,低速轴垂直地面与高速轴平面垂直,箱体平置,座装,端面剖分;附加标号ZP
20
YPSH
圆盘给料机用;前加标号YP;类同SHZP
21
GTSH
钢包回转台用;具有两个垂直于平面的高速轴,前加标号GT;其余同SHZP
