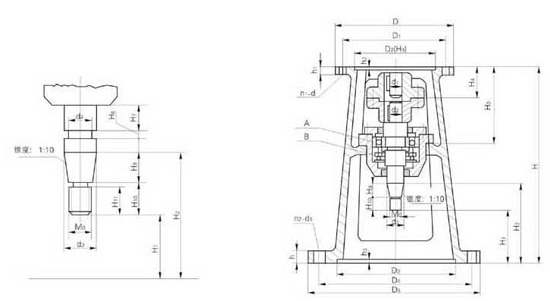

JB型<79标>机架主要参数及尺寸
310
机架型号
减速机型号
尺寸
D
D1
D2
D3
D4
D5
H
H1
H2
H3
H4
H6
H7
H8
H9
H10
H11
JB
TJ1
B1
230
200
170
220
270
305
514
157
224
185
75
4
45
6
33
34
28
TJ2
B1
230
200
170
250
300
335
517
150
226
190
80
5
40
6
44
32
25
TJ2
B2
260
230
200
250
300
335
530
134
215
210
94
5
45
6
47
34
27
TJ3
B2
260
230
200
295
350
392
560
164
245
210
94
5
45
6
47
34
27
TJ3
B3
340
270
295
350
392
560
164
245
210
100
5
42
6
47
34
27
TJ4
B3
340
310
270
345
400
442
675
203
300
250
100
5
50
8
53
44
35
TJ5
B3
340
310
270
390
450
498
680
183
300
250
100
5
55
8
58
49
39
TJ5
B4
400
360
320
390
450
498
380
193
300
250
120
5
55
8
58
49
39
TJ6
B4
400
360
320
435
500
547
736
215
332
250
120
9
75
8
65
52
42
TJ6
B5
490
450
400
435
500
548
736
215
332
250
145
9
75
8
65
52
42
TJ7
B5
490
450
400
440
550
600
805
180
321
296
145
8
74
10
89
52
44
TJ8
B6
580
520
460
500
550
600
820
170
320
362
177
9
28
10
90
60
52
| 机架型号 | 减速机型号 | 尺寸 | 机架配套轴承 | ||||||||||||
| h | h1 | h2 | h3 | d1 | d2 | d3 | d4 | m0 | n1-d | n2-d5 | A | B | |||
| JB | TJ1 | B1 | 22 | 20 | 6 | 7 | 35 | 35 | 30 | 24 | M24×3 | 6-φ12 | 4-φ24 | 209 | 8209 |
| TJ2 | B1 | 22 | 20 | 6 | 7 | 35 | 35 | 39 | 33 | M33×3.5 | 6-φ12 | 4-φ24 | 209 | 8209 | |
| TJ2 | B2 | 25 | 20 | 7 | 7 | 45 | 45 | 39 | 32 | M33×3.5 | 6-φ13 | 4-φ24 | 210 | 8210 | |
| TJ3 | B2 | 26 | 20 | 7 | 7 | 45 | 45 | 39 | 32 | M33×3.5 | 6-φ13 | 4-φ26 | 210 | 8210 | |
| TJ3 | B3 | 26 | 20 | 7 | 7 | 55 | 55 | 39 | 32 | M33×3.5 | 6-φ13 | 4-φ26 | 210 | 8210 | |
| TJ4 | B3 | 26 | 20 | 7 | 7 | 55 | 55 | 50 | 41.5 | M42×4.5 | 6-φ13 | 4-φ26 | 213 | 8213 | |
| TJ5 | B3,B4 | 26 | 22 | 7 | 7 | 55 70 |
55 | 60 | 51.5 | M52×5 | 6-φ30 | 4-φ30 | 213 | 8213 | |
| TJ6 | B4,B5 | 30 | 22 | 7 | 7 | 70 90 |
70 | 70 | 61.5 | M64×6 | 8-φ16 | 8-φ30 | 215 | 8215 | |
| TJ7 | B5 | 30 | 26 | 10 | 10 | 90 | 90 | 90 | 79 | M80×6 | 12-φ18 | 12-φ22 | 220 | 8220 | |
| TJ8 | B6 | 32 | 30 | 10 | 10 | 100 | 100 | 100 | 89 | M90×6 | 12-φ22 | 12-φ22 | 222 | 8222 | |
