XD型机架-江苏省泰兴减速机厂,江苏省泰兴减速机厂

本系列机架是化工行业最新标准机架，是为搅拌传动装置（HG21563-95）配套的机架。XD型为单支点机架，减速机出轴用DF型联轴器与搅拌轴联接，XS型为双支点机架，减速机出轴用HL型联轴器联接，两支点间用DF型联轴器联接。机架分A型（轴封采用2001、2003、2004、2006型机械密封）或B型（轴封（2002、2005、2007型机械密封或506、516、606、616型填料箱）。机架输出端接口可与第九部分（二节）所列的安装底盖及釜口法兰联接。

本系列机架通用性强，由于选用型DF联轴器及安装底盖的搁轴装置，所以在不拆除减速机和机架的条件下，在机架的侧面窗口中就可以拆出带短节联轴器、轴承室及机械密封或填料箱。

型号标定方法及示例:

1、XD型单支点机架

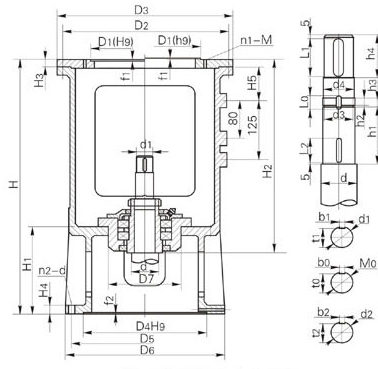

主要参数及尺寸（公称直径200、250、300）

机架
型号机架
公称
直径传动轴
轴径d 传动轴上
端轴径d1 减速机
输出轴
径d0 输入
端接
口输出端接口外形及其它尺寸轴承型号重量（kg）

D4
H9 D5 D6 n2-d f2 A型 B型 H3 H4 H5 D7
H8/f7 A型 B型

H H1 H2 H H1 H2

XD1 200 30 20 12 见
表 245 295 340 8-22 6 575 220 415 730 295 495 17 24 85 180 46209 57 61

14

18

40 30 25 415 495 46209 57 60

30

XD2 250 50 40 30 290 350 395 12-22 6 750 268 556 995 388 681 20 30 100 245 46214 106 116

35

40

60 45 35 556 681 46214 107 117

40

45

70 55 45 565 690 46217 104 114

50

55

XD3 300 60 45 35 320 400 445 12-22 6 795 279 595 1040 399 720 20 30 100 280 46216 153 164

40

45

70 55 45 595 720 46216 150 161

50

55

80 65 55 606 731 46218 149 160

60

65

机架
型号机架
公称
直径传动轴
轴径d 传动轴上
端轴径d1 传动轴端尺寸

M0 d2(h9) d3 d4 h1 h2 h3 h4 L1 L0 L2 b1 b0 b2 t1 t0 t2

XD1 200 30 20k6 M25×1.5 25 22.8 22 97 3 15 48 40 23 30 6 5 5 16.5 21 22

40 30k6 M35×1.5 35 32.8 32 97 3 15 48 40 24 30 8 6 6 26 31 31.5

XD2 250 50 40k6 M45×1.5 45 42.8 42 105 3 15 58 50 24 30 12 6 6 35 41 41.5

60 45k6 M55×2 55 52 50 115 4 18 68 60 30 40 14 8 8 39.5 51 51

70 55m6 M65×2 65 62 60 125 4 18 83 75 30 40 16 8 8 49 61 61

XD3 300 60 45k6 M55×2 55 52 50 125 4 18 68 60 30 40 14 8 8 39.5 51 51

70 55m6 M65×2 65 62 60 125 4 18 83 75 30 40 16 8 8 18 61 61

80 65m6 M75×2 75 72 70 139 4 18 98 90 32 50 18 10 10 58 69 70

XD型单支点机架主要参数及尺寸（公称直径400，500，700）

机架
型号机架
公称
直径传动轴
轴径d 传动轴上
端轴径d1 减速机
输出轴
径d0 输入
端接
口输出端接口外形及其它尺寸轴承型号重量（kg）

D4
H9 D5 D6 n2-d f2 A型 B型 H3 H4 H5 D7 A型 B型

H H1 H2 H H1 H2

XD4 400 90 75 55 见
表 415 515 565 16-26 6 890 310 691 1115 420 806 25 35 100 310 46222 251 256

65

70

100 85 65 691 806 46222 256 270

70

80

XD5 500 100 85 65 520 620 670 20-26 6 1075 369 821 1325 494 946 30 40 140 335 46224 409 435

70

80

110 90 70 821 946 46224 405 431

80

90

120 100 90 829 954 46228 401 427

95

100

130 110 95 829 954 46228 395 421

100

110

XD6 700 120 100 90 670 780 830 28-26 6 1185 399 909 1415 514 1024 35 45 100 400 46228 729 766

95

100

130 110 95 909 1024 46228 721 758

100

110

140 120 100 927 1042 46232 729 766

110

120

160 140 120 943 1058 46234 697 734

130

140

XD7 900 140 120 100 940 1070 1124 40-30 6.4 1320 440 1021 1560 570 1141 40 50 140 520 46232 985 874

110

120

160 140 120 1037 1157 46234 1000 889

130

140

180 160 140 1050 1170 46240 1010 899

150

160

200 180 160 1070 1190 46244 1032 921

170

180

机架
型号机架
公称
直径传动轴
轴径d 传动轴上
端轴径d1 传动轴端尺寸

M0 d2(h9) d3 d4 h1 h2 h3 h4 L1 L0 L2 b1 b0 b2 t1 t0 t2

XD4 400 90 75m6 M85×2 85 82 80 162 4 18 108 100 32 50 20 10 10 67.5 79 80

100 85m6 M95×2 95 92 90 166 4 22 118 110 38 50 22 12 12 76 89 90

XD5 500 100 85m6 M95×2 95 92 90 166 4 22 118 110 38 50 22 12 12 76 89 90

110 90m6 M100×2 100 97 95 166 4 22 118 110 38 50 25 12 12 81 94 95

120 100m6 M110×2 110 107 105 177 4 22 128 120 40 60 28 14 14 60 104 104.5

130 110m6 M120×2 120 117 115 177 4 26 138 130 44 70 28 14 14 100 114 114.5

XD6 700 120 100m6 M110×2 110 107 105 177 4 22 128 120 40 60 28 14 14 90 104 104.5

130 110m6 M120×2 120 117 115 177 4 26 138 130 44 70 28 14 14 100 114 114.5

140 120m6 M130×2 130 127 125 197 4 26 153 145 44 70 32 14 14 109 122 124.5

160 140m6 M150×2 150 147 145 207 4 30 168 160 50 70 39 16 16 128 142 144

XD7 900 140 120m6 M130×2 130 127 125 197 4 26 153 145 44 70 32 14 14 109 122 124.5

160 140m6 M150×2 150 147 145 207 4 30 168 160 50 70 36 16 16 128 142 144

180 160m6 M170×3 170 166 165 227 4 32 198 190 52 80 40 16 16 157 162 164

200 180m6 M190×3 190 186 185 242 4 32 238 230 54 90 45 18 18 175 180 182

XD、XS型机架输入端接口尺寸

减速机输出轴径d0 减速机类别代号 D1 D2 D3 n1-M f1

12 Z 65 100 120 4-M6 3

14 Z 85 120 140 4-M8 3

18 Z 100 134 160 4-M8 4

25 Z 130 160 180 6-M8 4

C 170 200 230 6-M10 3

30 C 200 230 260 6-M12 4

35 Z 170 200 230 6-M10 5

C 230 260 290 6-M12 4

40 Z 170 200 230 6-M10 5

C 230 260 290 6-M12 4

45 Z 200 230 260 6-M10 5

C 230 260 290 6-M12 4

50 Z 200 230 260 6-M10 5

C 270 305 340 8-M16 5

55 Z 270 310 340 6-M10 5

C 270
305
340 8-M16 5

60 C 320 360 400 8-M16 5

65 Z 316 360 400 8-M12 6

Z1 270 310 340 6-M10 5

减速机输出轴径d0 减速机类别代号 D1 D2 D3 n1-M f1

60 C 320 360 400 8-M16 5

70 Z 316 360 400 8-M16 6

C 320
316 360 400 8-M16 5

80 Z 345 390 430 8-M16 6

Z1 316 360 400 8-M12 6

C 360 410 460 8-M20 6

90 Z 400 450 490 12-M16 8

C 360 410 460 8-M20 6

95 Z 400 450 490 12-M16 8

Z1 455 520 580 12-M20 10

100 Z 455 520</, td> 580 12-M20 10

C 470 520 580 12-M20 6

110 Z 520 590 650 12-M20 12

C 470 520 580 12-M20 6

120 Z 520 590 650 12-M20 12

C 550 600 660 12-M20 6

130 Z 680 800 880 12-M30 12

C 680 800 880 12-M30 8

140 Z 680 800 880 12-M30 12

180 Z 900 1020 1160 12-M36 12

注：1、减速机类别代号Z为x系列，B系列的摆线针轮减速C为LC型，DC型齿轮减速机。

2、其他类型减速机由我公司对接口加以调整后也可配套。

上一篇： SJA型双支点机架

下一篇：没有了

机架型号	机架公称直径	传动轴轴径d	传动轴上端轴径d1	减速机输出轴径d0	输入端接口	输出端接口					外形及其它尺寸										轴承型号	重量（kg）
						D4 H9	D5	D6	n2-d	f2	A型			B型			H3	H4	H5	D7 H8/f7		A型	B型
											H	H1	H2	H	H1	H2
XD1	200	30	20	12	见表	245	295	340	8-22	6	575	220	415	730	295	495	17	24	85	180	46209	57	61
				14
				18
		40	30	25									415			495					46209	57	60
				30
XD2	250	50	40	30		290	350	395	12-22	6	750	268	556	995	388	681	20	30	100	245	46214	106	116
				35
				40
		60	45	35									556			681					46214	107	117
				40
				45
		70	55	45									565			690					46217	104	114
				50
				55
XD3	300	60	45	35		320	400	445	12-22	6	795	279	595	1040	399	720	20	30	100	280	46216	153	164
				40
				45
		70	55	45									595			720					46216	150	161
				50
				55
		80	65	55									606			731					46218	149	160
				60
				65

减速机输出轴径d0	减速机类别代号	D1	D2	D3	n1-M	f1
12	Z	65	100	120	4-M6	3
14	Z	85	120	140	4-M8	3
18	Z	100	134	160	4-M8	4
25	Z	130	160	180	6-M8	4
25	C	170	200	230	6-M10	3
30	C	200	230	260	6-M12	4
35	Z	170	200	230	6-M10	5
35	C	230	260	290	6-M12	4
40	Z	170	200	230	6-M10	5
40	C	230	260	290	6-M12	4
45	Z	200	230	260	6-M10	5
45	C	230	260	290	6-M12	4
50	Z	200	230	260	6-M10	5
50	C	270	305	340	8-M16	5
55	Z	270	310	340	6-M10	5
55	C	270	305	340	8-M16	5
60	C	320	360	400	8-M16	5
65	Z	316	360	400	8-M12	6
65	Z1	270	310	340	6-M10	5
