产品名称：QJ-T中硬齿面减速机
产品类别：圆柱齿轮减速器（中硬齿面减速机）系列
产品型号：QJ-T
起重机立式减速器部分分为QJ—L，QJ—T两个系列，主要用于起重机运行机构，也可用于运输、冶金、矿山、化工、轻工等各种机械设备的运行机构中。齿轮、齿轮轴采用中碳合金钢中硬齿面。具有结构紧凑、承载能力较高等优点，是我厂继ZSC型、ZSC(A)型减速器之后推出的又一代新产品。

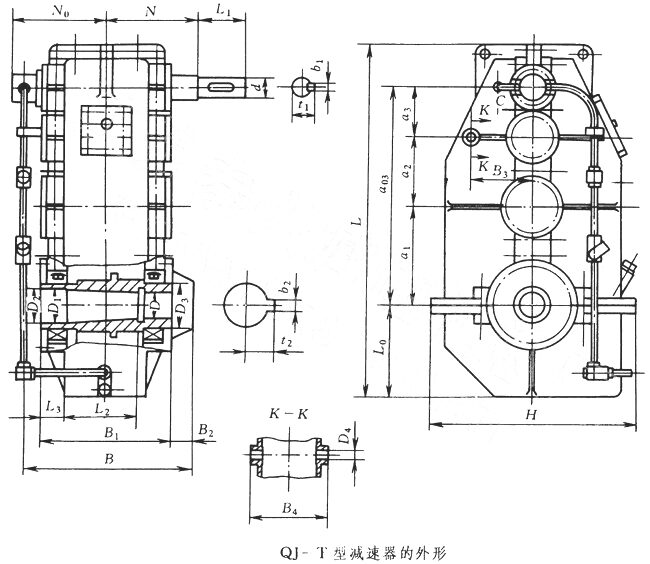

QJ-T140、QJ-T170、QJ-T200、QJ-T236、QJ-T280、QJ-T335、QJ-T400、型减速机的外形尺寸及安装尺寸(JB/T8905.4-1999)

QJ-T型减速器的外形尺寸及安装尺寸 (mm)

型号	中心距				主动轴					被动轴
型号	a1	a2	a3	a03	d	L1	N	b1	t1	D	D1	D2	D3	L2	L3	b2	t2
QJ-T140	140	100	71	311	20	50	120	6	22.5	40	50	55	70	105	50	14	26.2
QJ-T170	170	118	85	373	25	50	135	8	28	50	60	65	80	105	55	16	31.7
QJ-T200	200	140	100	440	28	60	180	8	31	55	65	70	90	105	60	18	34.3
QJ-T236	236	170	118	524	35	80	210	10	38	70	85	90	120	155	70	22	44
QJ-T280	280	200	140	620	40	110	235	12	43	75	95	100	130	205	75	22	47.8
QJ-T335	335	236	170	741	45	110	255	14	48.5	90	110	120	160	205	85	28	56.3
QJ-T400	400	280	100	880	55	110	285	16	59	100	120	130	180	255	105	28	60.03

型号	外形尺寸							安装尺寸			重量/kg
型号	H	B	B1	L	L0	N0	B2	B3	B4	D4	重量/kg
QJ-T140	324	256	214	526	135	103	35	85	150	25	76
QJ-T170	376	281	239	618	160	115	35	105	170	25	108
QJ-T200	426	333	274	715	185	133	50	135	200	25	153
QJ-T236	510	387	328	854	220	158	50	155	245	28	247
QJ-T280	580	460	368	995	255	277	65	190	270	28	364
QJ-T335	689	524	436	1196	310	307	65	225	330	32	593
QJ-T400	807	624	526	1396	365	352	75	280	390	40	938

QJ-T型减速器的中心距、公称传动比和实际传动比与QJ-L型减速器相同。见下表。

QJ-T型减速器的中心距 (mm)

减速器型号	QJ-L140	QJ-L170	QJ-L200	QJ-L236	QJ-L280	QJ-L335	QJ-L400
低速级a1	140	170	200	236	280	335	400
中速级a2	100	118	140	170	200	236	280
高速级a3	71	85	100	118	140	170	200

QJ-T型减速器的公称传动比和实际传动比

规格	公称传动比
	16	18	20	22.4	25	28	31.5	35.5	40	45	50	56	63	71	80	90	100
	实际传动比
140	15.57	17.92	19.96	23.13	24.46	28.59	32.15	35.83	40.30	45.72	49.26	55.20	63.09	68.25	78.00	90.88	103.87
170	15.82	17.86	19.95	22.64	25.44	27.78	31.45	35.22	39.87	43.34	49.21	56.39	64.04	72.06	81.82	89.29	101.39
200	15.78	18.10	20.22	22.23	24.98	27.57	31.21	35.99	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67
236	15.68	18.07	20.21	22.28	25.09	27.77	31.53	34.37	41.13	43.95	50.21	53.36	64.92	71.00	81.11	85.83	98.05
280	16.51	18.19	20.26	22.39	23.69	27.72	31.18	34.83	39.15	44.41	50.76	53.69	61.36	71.84	82.11	90.04	102.91
335	15.70	17.98	20.20	22.18	25.11	27.64	31.58	35.76	40.00	45.70	48.76	58.43	62.35	72.82	83.19	93.75	100.04
400	15.78	18.10	20.22	22.23	24.98	27.57	31.21	36.00	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67
