YZ型油冷、油浸式摆线针轮电动滚筒的适用范围及特点

1、YZ型系列油冷（油浸）式摆线电动滚筒是为带式输送机配套理想的驱动装置，它广泛应用于矿山、冶金、化工、水泥、码头、电厂、粮食、轻工、食品等行业的传送机械设备上。

2、本产品采用了电机直联的针齿壳输出的一级硬齿面摆线针轮减速机构，不仅结构简单、体积小、传动比大，而且由于摆线轮、针齿等采用轴承钢制造，经热处理硬度达HRC58～62，加之在传动中为滚动摩擦和多齿啮合，使之减速机构与渐开线齿轮传动相比，具有承载能力大、过载能力强，传动平稳、噪音低、寿命长等优点。

3、采用油浸式电机，可改变其冷却条件，降低了定子绕组温升，延长了电机的使用寿命，解决了因渗油而烧坏电机的弊端。

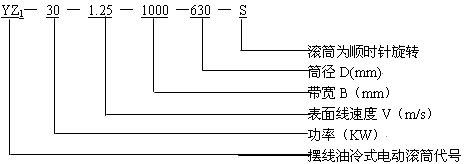

型油冷、油浸式摆线针轮电动滚筒的型号标记

标记示例及选用说明：

1、逆止型滚筒旋转方向必须面对电机接线盒端观察，顺时针旋转标注“S”，逆时针旋转标注“N”，不需逆止时，则不标注滚筒旋转方向代号。

2、滚筒必须在输出扭矩范围内使用，其输出扭矩按下式计算：

  M=500×

式中：M——扭矩（Nm）D——滚筒直径（m）P——功率（KW）V——带速（m/S）

YZ型油冷、油浸式摆线针轮电动滚筒的基本参数(直径315-630mm)

, , , ,

YZ型油冷、油浸式摆线针轮电动滚筒的基本参数(直径800-1000mm)

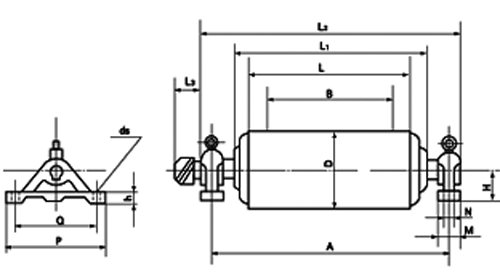

YZ型油冷、油浸式摆线针轮电动滚筒的外形安装尺寸
