YDB型隔爆油冷式电动滚筒-江苏省泰兴减速机厂,江苏省泰兴减速机厂

该产品是供具有可燃性气体、瓦斯、粉尘等形成的爆炸性混合物环境条件下所使用的输送机械做驱动装置。隔爆标志为dI、dIIAT4、dⅡBT4。dI适合于有甲烷或煤尘爆炸危险性混合物存在的矿井中，dⅡAT4适合于Ⅰ、ⅡA级T1-T4组爆炸危险性混合物存在的场所，dIIBT4适合于Ⅰ，IIA、ⅡB级T1－T4组爆炸危险性混合物存在的场所。可满足各种逆止、包胶等要求。

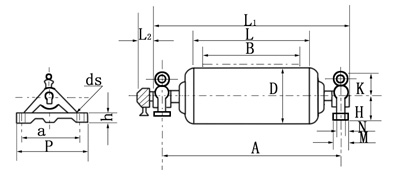

YDB型隔爆油冷式电动滚筒外形尺寸

YDB型隔爆油冷式电动滚筒外型尺寸

D	B	A	L	L1	L2	H	M	N	P	Q	dS	h	L3
315 (320)	500	850	600	≤732	940	120	90		340	280	27	35	95
	650	1000	750	≤882	1090
	800	1300	950	≤1032	1390
400	500	850	600	≤744	940	120	90		340	280	27	35	95
	650	1000	750	≤894	1090
	800	1300	950	≤1044	1390
500	500	850	600/620	≤748	960	100	70		340	280	27	35	115
	650	1000	750	≤900	1120	120	90
	800	1300	950	≤1100	1420	120	90
630	650	1000	750	≤868	1120	120	90		340	280	27	35	≤140
	800	1300	950	≤1068	1430	140	130	80	400	330	27	35
	1000	1500	1150	≤1268	1630	140	130	80	400	330	27	35
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
800	1000	1500	1150	≤1268	1630	140	145	80	400	330	27	35	≤140
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50
1000	1000	1500	1150	≤1268	1630	140	145	80	400	330	27	35	≤140
	1200	1750	1400	≤1514	1900	160	160	90	440	360	34	50
	1400	2000	1600	≤1720	2150	160	160	90	440	360	34	50

YDB型隔爆油冷式电动滚筒技术参数

直径(mm)	功率(kW)	带宽(mm)	胶带速度(m/s)								质量(Kg)
直径(mm)	功率(kW)	带宽(mm)	0.8	1.0	1.25	1.6	2.0	2.5	3.15	4.0	质量(Kg)
320	1.5	500	·	·	·	·					185
	1.5	650	·	·	·	·					195
	2.2	500		·	·	·					187
	2.2	650		·	·	·					197
	3	500			·	·					220
	3	650			·	·					227
	4	500				·					227
	4	650				·					239
400	2.2	500	·	·	·	·					219
	2.2	650	·	·	·	·					230
	3	500	·	·	·	·					251
	3	650	·	·	·	·					265
	4	500		·	·	·					256
	4	650		·	·	·					270
500	1.5	500		·	·						272
	1.5	650		·	·						283
	2.2	500	·	·	·	·					274
		650	·	·	·	·					285
		800	·	·	·						315
	3	500	·	·	·	·	·				302
		650	·	·	·	·	·				316
		800	·	·	·	·	·				346
	4	500	·	·	·	·	·	·			308
		650	·	·	·	·	·	·			322
		800	·	·	·	·	·	·			352
	5.5	500		·	·	·	·	·			368
		650		·	·	·	·	·			404
		800		·	·	·	·	·			435
	7.5	650			·	·	·	·			419
	7.5	800			·	·	·	·	·		448
	11	650				·	·	·			481
	11	800				·	·	·	·		518
	15	800				·	·	·	·		542
630	3	1000			·						529
	4	1000		·	·	·					536
	4	1200			·						590
	5.5	800		·	·	·	·				577
		1000		·	·	·	·				608
		1200		·	·	·	·	·			678
	7.5	800		·	·	·	·				592
		1000		·	·	·	·	·			703
		1200		·	·	·	·	·			692
	11	650			·	·					613
		800			·	·	·				679
		1000		·	·	·	·	·	·		711
		1200		·	·	·	·	·			781
	15	800				·	·				697
		1000				·	·	·	·		729
		1200				·	·	·	·	·	799
